وقتی صحبت از سیستم‌های سرمایش و گرمایش صنعتی یا حتی خانگی می‌شود، یکی از مهم‌ترین تجهیزات مورد استفاده مبدل حرارتی صفحه ای است. اما مبدل حرارتی صفحه ای چیست؟ این دستگاه درواقع ابزاری پیشرفته برای انتقال حرارت میان دو سیال مختلف است که بدون تماس مستقیم با یکدیگر، انرژی حرارتی را جابه‌جا می‌کنند. طراحی خاص این مبدل‌ها باعث شده تا راندمان بالاتر، ابعاد کوچک‌تر و نگهداری ساده‌تر نسبت به مبدلهای حرارتی سنتی داشته باشند.

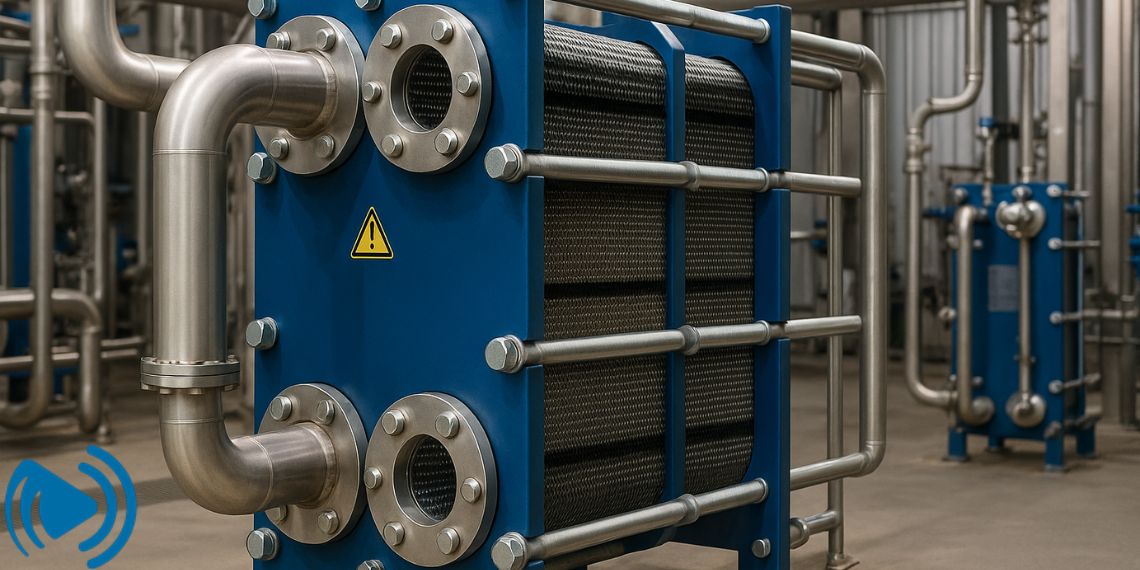

ساختار مبدل حرارتی صفحه ای
مبدل صفحه‌ای از مجموعه‌ای صفحات نازک فلزی تشکیل شده است که به صورت موازی و نزدیک به هم قرار می‌گیرند. این صفحات با طراحی شیارها و الگوهای خاص، جریان سیال را هدایت کرده و سطح تماس حرارتی زیادی ایجاد می‌کنند.
- جنس صفحات معمولاً از استیل ضدزنگ (Stainless Steel) یا تیتانیوم است.
- میان صفحات واشرهایی قرار دارد که مانع اختلاط سیالات و نشتی می‌شوند.
- هر چه تعداد صفحات بیشتر باشد، ظرفیت انتقال حرارت نیز بالاتر خواهد بود.
با توجه به نوشته های سایت www.alfalaval.sg:
نظریه انتقال حرارت نشان می‌دهد که انرژی همواره از محیط گرم‌تر به محیط سردتر منتقل می‌شود تا تعادل برقرار گردد. مبدل حرارتی صفحه‌ای دقیقاً بر اساس همین اصل عمل می‌کند؛ صفحات فلزی نقش جداکننده‌ای میان دو سیال دارند و اجازه نمی‌دهند مخلوط شوند، اما حرارت با کارایی بالا میان آن‌ها جابه‌جا می‌شود. نکته مهم این است که میزان حرارت از دست‌رفته توسط سیال گرم دقیقاً برابر با مقدار حرارتی است که سیال سرد دریافت می‌کند، و این ویژگی باعث می‌شود مصرف انرژی در فرآیندهای گرمایش و سرمایش به حداقل برسد.
انواع مبدلهای حرارتی صفحه ای
- مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger):
این نوع رایج‌ترین مدل است و امکان باز کردن صفحات، شست‌وشو و تعویض قطعات را دارد. بیشتر در صنایع غذایی، دارویی و سیستم‌های تهویه مطبوع استفاده می‌شود. - مبدل حرارتی صفحه‌ای جوشی (Brazed Plate Heat Exchanger):
در این مدل، صفحات به وسیله مس یا نیکل به هم جوش داده می‌شوند. این طراحی برای فشار و دمای بالا مناسب است و در سیستم‌های سرمایش صنعتی یا چیلرها کاربرد فراوان دارد. - مبدل حرارتی صفحه‌ای نیمه‌جوشی (Semi-Welded Plate Heat Exchanger):
ترکیبی از صفحات جوش‌خورده و واشردار است که برای سیالات خورنده یا گازهای پر فشار مورد استفاده قرار می‌گیرد. - مبدل حرارتی صفحه‌ای لحیمی:
شباهت زیادی به نوع جوشی دارد اما بیشتر در کاربردهای خانگی و سیستم‌های کوچک مانند پکیج‌های دیواری به‌کار می‌رود.
عملکرد مبدل حرارتی صفحه‌ای
اصل کارکرد این دستگاه بر اساس انتقال حرارت غیرمستقیم است. دو سیال مختلف از کانال‌های جداگانه میان صفحات عبور می‌کنند. دمای بالاتر از سیال گرم به سیال سرد منتقل می‌شود بدون اینکه دو جریان با یکدیگر ترکیب شوند. طراحی شیارها جریان را آشفته کرده و باعث افزایش راندمان انتقال حرارت می‌شود.
مزایای مبدل حرارتی صفحه ای
- راندمان بالا: سطح تبادل حرارتی بزرگ در فضای کوچک.
- اشغال فضای کمتر: نسبت به مبدلهای پوسته و لوله تا ۵ برابر کوچک‌تر هستند.
- انعطاف‌پذیری: با تغییر تعداد صفحات می‌توان ظرفیت را افزایش یا کاهش داد.
- سهولت شست‌وشو و نگهداری: مخصوصاً در نوع واشردار.
- کاهش هزینه انرژی: به دلیل کاهش افت حرارتی.
محدودیت‌ها و معایب
- عدم تحمل فشارهای بسیار بالا در برخی مدل‌ها.
- امکان نشتی در واشرها در صورت نگهداری نامناسب.
- رسوب‌گذاری سریع‌تر نسبت به مبدلهای پوسته و لوله در صورت عدم استفاده از فیلتراسیون مناسب.
کاربردهای مبدل حرارتی صفحه ای
- صنایع غذایی (شیر پاستوریزه، آبمیوه، روغن نباتی)
- صنایع دارویی و بهداشتی
- سیستم‌های تهویه مطبوع (چیلرها، بویلرها)
- صنایع نفت، گاز و پتروشیمی
- استخرهای شنا و سیستم‌های گرمایش آب
- پکیج‌های دیواری و سیستم‌های خانگی
عوامل مؤثر در انتخاب مبدل صفحه‌ای
۱. ظرفیت حرارتی مورد نیاز:
پیش از خرید باید مشخص شود چه میزان انتقال حرارت مورد انتظار است. برای فرآیندهای کوچک مانند سیستم‌های تهویه مطبوع خانگی ظرفیت پایین کافی است، اما در صنایع بزرگ مانند پتروشیمی به مبدل‌هایی با سطح انتقال حرارت بالا نیاز داریم.
۲. نوع سیال و ویژگی‌های آن:
سیال‌هایی که دارای ذرات معلق یا ویسکوزیته بالا هستند احتمال گرفتگی صفحات را افزایش می‌دهند. در چنین شرایطی باید از طراحی‌هایی با صفحات عمیق‌تر یا جنس مقاوم‌تر استفاده شود.
۳. محدوده دمای کاری:
انتخاب نوع واشر و جنس صفحات به دما بستگی دارد. اگر دما خیلی بالا باشد (مثلاً در بخار یا روغن‌های حرارتی)، باید از موادی استفاده کرد که در برابر تغییرات دما دچار انبساط و پارگی نشوند.
۴. فشار کاری سیستم:
فشار بالا می‌تواند سبب نشت یا خرابی سریع‌تر مبدل شود. مبدلهای صفحه‌ای معمولاً تا محدوده مشخصی از فشار قابل استفاده هستند (معمولاً زیر ۱.۵ مگاپاسکال)، بنابراین دانستن فشار سیستم حیاتی است.
۵. کیفیت و مقاومت واشرها:
واشرها نقش کلیدی در جلوگیری از نشت سیال دارند. کیفیت پایین یا انتخاب اشتباه جنس واشر می‌تواند به توقف مکرر و هزینه تعمیر بالا منجر شود.
۶. امکان نگهداری و تمیزکاری:
برخی صنایع مانند صنایع غذایی یا دارویی به شست‌وشوی مکرر نیاز دارند. در این موارد باید مبدل‌هایی انتخاب شوند که امکان باز کردن و تمیزکاری آسان داشته باشند.
۷. فضای در دسترس برای نصب:
یکی از مزایای مبدل صفحه‌ای اشغال فضای کمتر نسبت به مبدل پوسته و لوله است. با این حال اگر محدودیت فضا وجود دارد، باید مدل‌هایی انتخاب شوند که قابلیت توسعه یا افزودن صفحات جدید را در همان فضا داشته باشند.
۸. هزینه اولیه و هزینه‌های طول عمر:
قیمت خرید، هزینه‌های نصب و نگهداری همگی باید در نظر گرفته شوند. گاهی هزینه اولیه بالاتر با کاهش هزینه‌های انرژی و نگهداری در طول زمان جبران می‌شود.
مقایسه انواع مبدل صفحه ای
| نوع مبدل | قابلیت باز شدن | مقاومت در برابر فشار | مناسب برای | هزینه نگهداری |
|---|---|---|---|---|
| واشردار | دارد | متوسط | صنایع غذایی و دارویی | متوسط |
| جوشی | ندارد | بالا | سیستم‌های صنعتی و چیلر | کم |
| نیمه‌جوشی | بخشی | بالا | سیالات خورنده و گازها | بالا |
| لحیمی | ندارد | متوسط | مصارف خانگی و پکیج | کم |
نکات نگهداری از مبدلهای حرارتی صفحه‌ای
- شست‌وشوی منظم برای جلوگیری از رسوب‌گذاری
- بررسی و تعویض واشرها در بازه‌های زمانی مشخص
- استفاده از فیلتر برای ورود سیالات آلوده
- کنترل دما و فشار برای جلوگیری از آسیب به صفحات
جمع‌بندی
حال که بررسی کردیم مبدل حرارتی صفحه ای چیست، مشخص شد این دستگاه یکی از کاربردی‌ترین تجهیزات در صنایع مختلف است. طراحی پیشرفته، راندمان بالا و انعطاف‌پذیری باعث شده تا جایگزین مناسبی برای مبدلهای سنتی باشد. با این حال انتخاب درست نوع مبدل، توجه به شرایط کاری و نگهداری صحیح اهمیت زیادی در عملکرد طولانی‌مدت آن دارد.
